单杠全自动真空含浸机控制器接线图

HY-Z02 全自动单缸真空含浸机采用步进电机传动精密滚珠丝杆带动子槽升降式含浸，可預置升降高度；可预置升降高度（子槽最大行程60mm；位移精度±0.05mm），螺旋升降机承受力大，控制精确度高，PIN不会粘上凡立水，不用二次镀锡，CNC核心单片机控制，可預置多种含浸模式，具備適時，適當消除氣泡功能，自动开关箱盖，二次自动抽真空，省时省力，環保，節能，可實現單人多機操作，槽整体采用10MM钢板制作，双玻璃观察窗可随时查看浸泡情况。那下面慧越小杨为大家介绍一下HY-Z02单杠全自动真空含浸机控制器接线图


1、上方接线座

Y15：蜂鸣器报警                       Y14：运行指示灯

24V+：+24V输出                      Y13：备用

Y12：合盖电磁阀                      Y11：开盖电磁阀

24V+：+24V输出                     Y10：排气电磁阀

Y09：进气电磁阀                      Y08：真空继电器

24V+：+24V输出                     Y07 Y06：备用

+5V：+5V输出                         +5V：+5V输出

Y05 Y04:备用                          +5V：+5V输出

Y03 Y02：备用                        +5V：+5V输出

Y01：升降方向                         Y00：升降脉冲

2、 中间接线座

GND:侧面为2段子                      +24V：电源插座

3、 下方接线座

X15：备用                              COM：公共地

X14：备用                              X13：原点感应

X12：极限感应                        COM：公共地

X11 X10：备用                        X09：压力保护

COM：公共地                           X08：备用

X07：相序异常                        COM：公共地

X05 X04 X03：备用                  COM：公共地

X02：备用                               X01：停止开关

X00：启动开关                        COM：公共地

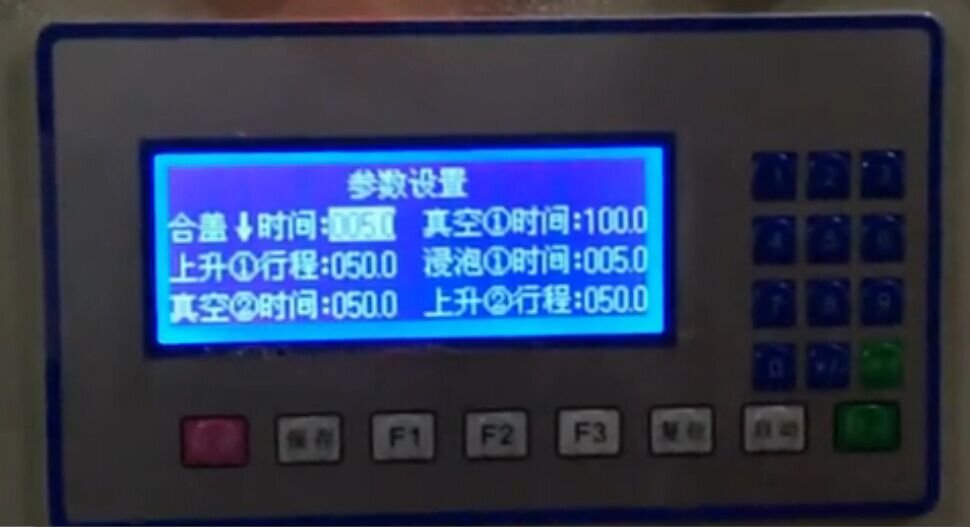

我司东莞慧越科技HY-Z02全自动含浸机是自动运行程序：放入产品——盖合上————抽真空1——马达升1——浸泡1——马达升2——浸泡2——排气1——马达降——抽真空2——滴干,排气2——完成（报警）——开盖取出产品。（此为含浸工作的基本流程）
